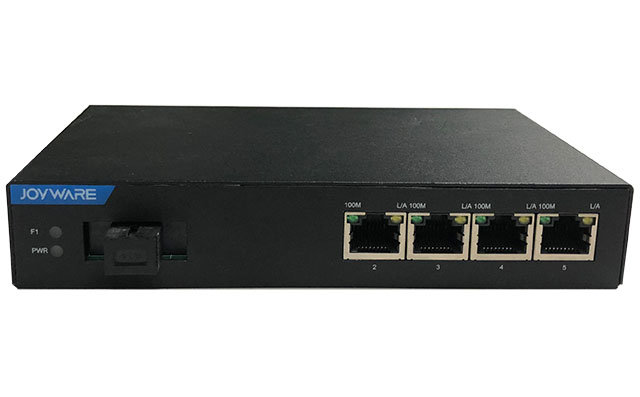

產品概述
JW-SE10(F1.E4)-A-B光纖收發器是全新發布的通用型網絡交換機產品，采用城市的交換核心，具有安裝方便，應用靈活，維護簡單等特點；以太網傳輸距離支持20-100公里，為遠距離傳輸和組網提供了一套高可靠性，高性價比的解決方案。廣泛應用于平安城市、高速公路、能源、電力等行業。
產品特點
支持100Base-FX光纖傳輸標準，可與其他網絡產品互聯
支持4個10/100Mbps全雙工/半雙工自協商接口
內置高校交換內核，抑制廣播風暴
自動MAC地址學習功能
高速緩存容量：448KBit
內置MAC地址緩存數量：1K
工作溫度：-20~70℃
平均無故障時間MTBF≥10萬小時
安裝簡便、即插即用
典型應用
方案一：點對點組網應用
方案二：點對多點組網應用
外形尺寸
選型指導
產品型號 | 描述 |
JW-SE10(F1.E4)-AT-B | 1310波長，SC接口，20、40、60、80、100公里可選 |
JW-SE10(F1.E4)-AR-B | 1550波長，SC接口，，20、40、60、80、100公里可選 |
說明：
1. 熱插拔光模塊型號可選配LC接口
2. 傳輸距離60KM以上光模塊為非常規光模塊
型號 參數 | JW-SE10(F1.E4)-AT/R-B | JW-SE10(F1.E4)-AT/R-B |
光學指標 | ||
光纖接口 | SC接口(光口固定) | SC接口（SFP光口可熱插拔） |
波長 | AT：Tx1310nm/Rx1550nm；20km AR：Tx1550nm/Rx1310nm；20km | AT：Tx1310nm/Rx1550nm；20km AR：Tx1550nm/Rx1310nm；20km |
傳輸距離 | 20,40,60,80,100KM | 20,40,60,80,100KM |
光功率 | -15~-8dBm | / |
靈敏度 | ≤-33dBm | / |
網絡指標 | ||
物理接口 | 4個RJ45 | 4個RJ45 |
接口速率 | 10/100M自適應 | 10/100M自適應 |
以太網標準 | IEEE802.3z，IEEE 802.3，802.3u，802.3x | IEEE802.3z，IEEE802.3，802.3u，802.3x |
處理類型 | 存儲和轉發 | 存儲和轉發 |
MAC地址表 | 1K | 1K |
端口包轉發率 | 0.8928Mpps | 0.8928Mpps |
交換容量 | 1G | 1G |
其他參數 | ||
電源 | PWR | PWR |
光鏈路 | F1 | F1 |
供電電源 | DC5V/2A | DC5V/2A |
功耗 | ? 5W | ? 5W |
工作溫度 | -20~70℃ | -20~70℃ |
儲存溫度 | -40~85℃ | -40~85℃ |
工作濕度 | 5~90%無冷凝 | 5~90%無冷凝 |
靜電抗擾度 | 4級防護 | 4級防護 |
浪涌抗擾度 | 4級防護 | 4級防護 |
外殼 | 金屬材質，無風扇 | 金屬材質，無風扇 |
尺寸 | 160（長）×100（寬）×29（高） | 160（長）×100（寬）×29（高） |
重量 | ≤ 1kg | ≤ 1kg |
